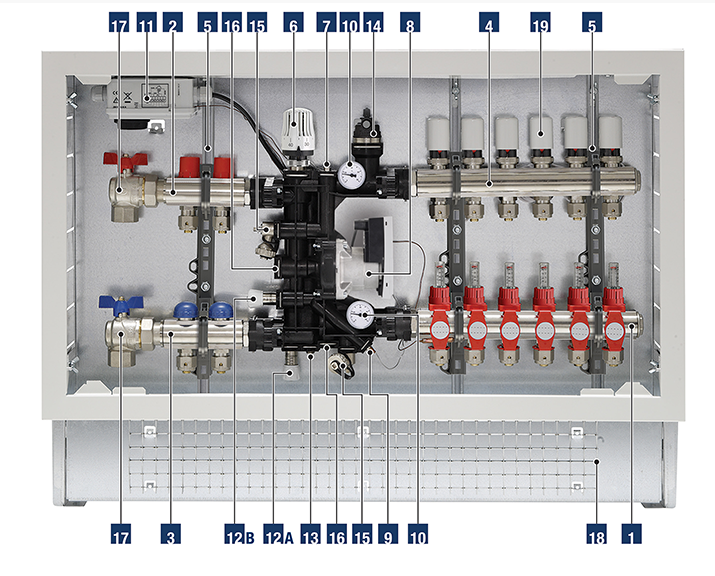

 组件 1流酒吧地板下供暖系统流量米 2流酒吧散热器供暖系统与监管关闭阀门 3返回酒吧散热器供暖系统设置电热头的组装 4返回酒吧地板下供暖系统设置电热头的组装 5条固定支架 6监管与恒温阀头和浸探头从20到65°C 7校准和旁通阀 8 wilo Yonos帕拉胡15/6连接循环泵(三极的电缆L = 1000毫米) 9流探测器 控制温度计从0到80°C 11箱安全恒温器低温循环泵连接(可选) 12超压阀(从0.1到0.6 bar)——一个阀为高温区域低温区和一个阀 13平衡和切断阀 14 1/2“自动放气阀门 15填补水龙头可调装置和安全帽 16个循环泵关闭阀门 17阀包(可选) 18镀锌金属盒子,白色(单独购买) 19电热头(可选) 特征信息请求 一般特征 最大温度对主电路:90°C 最大工作压力:10条 收藏家 头螺纹G F 1” 分支M 24 x 19 管理装配 连接到主电路G 1”M 恒温头范围的调整(低温)20 - 65°C 超压阀调整范围0.1 - 0.6条 温度计刻度0 - 80°C 混合阀压力下降:见技术附件部分 混合器设备材料 黄铜UNI EN 12164 CW614N PPA树脂玻璃纤维(35%) 三元乙丙橡胶70 Sh o形环垫片 符合美国钢铁协会的304不锈钢元素 收集材料 收藏家从酒吧 黄铜UNI EN 12168 CW614N 收集器海豹在三元乙丙橡胶70 Sh 循环泵WILO YONOS帕拉胡15/6 旋转速度:800 - 4300 rpm。 最大静压:6、2 m 最大排量:2、6 m3/ h 1 ~ 230 v电源,50/60 Hz 绝缘保护评级IPX 4 d,F 额定电机功率:37 W 能源消费从1 ~ 230 V:3 - 45 W 当前消费在1 ~ 230 V:0,03 - 0,44岁 千禧年代< 0,20 可用的液体 冷却和加热水。 水和乙二醇:马克斯1:1 最大温度水:100°C(58°C)在室温下 最大温度水:90°C(62°C)在室温下 最大温度水:80°C(66°C)在室温下 最大温度水:70°C(71°C)在室温下 整合 ErP指令 EN 61800 - 3 EN 61000-6-3 / EN 61000-6-3 EN 61000-6-2 /埃尼61000-6-2 2005/95 / EC(低压) 表现在技术附件图 范围 -地板混合控制器:高温调节和分配单元(2 -或3路)和电子循环器 ——地板混合控制器B:低温调节和分配单元(3 - 13-way)和电子循环器 -地板混合控制器2 a + B:高温出入境+低温(3 - 13-way)监管和分配单元和电子循环器 - 3层混合控制器+ B:高温三通+低温(3 - 12-way)监管和分配单元andelectronic环行器 ——地板混合控制器没有繁殖:调整单元与电子循环器、G 1“M或G 1”1/4 M螺纹连接 |
