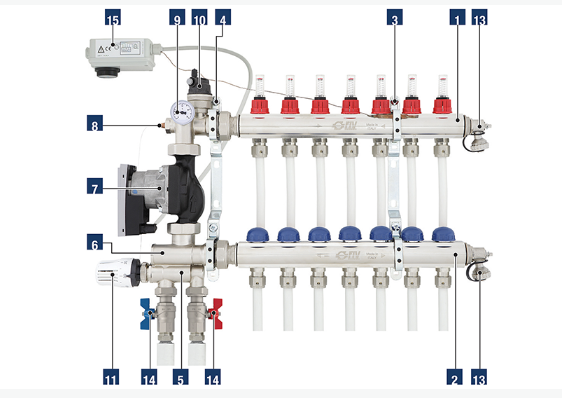

组件

1流酒吧地板采暖系统与lockshields或流量计(必需)

2返回酒吧地板供暖系统设置将热电头(必需)

3架固定导管(必需)

为解决混合组4架

5混合阀螺纹M30x1 5建立热电头浸探头从20到65°C(必需的)电动伺服电动机(不提供)

调整6调整阀和旁通(定点)- nr。1住房返回探测器(气候调节)

7 wilo Yonos对位RS 25/6循环器泵电缆(三极的电缆L = 1000毫米)

8住房温度流探测器

9控制温度计从0到80°C

10自动溢流阀1/2”

11恒温的头浸探头从20到65°C(定点调整)

12个止回阀(图中未显示)

13填充和排放可调龙头安全插头(必需)

14套球阀(不提供)

15箱安全恒温器电缆低温循环器泵(可选)或nr。1基本布线箱6 t电热的头(可选)。

特征信息请求

一般特征

混合组head线程:G1”M

分配集合管头线程(在需要时):1“F

线程分配集合管起飞:24 x19 - 50 mm中心

循环泵泵连接:管联盟1“1/2 - 130毫米中心

预调节组

马克斯初级电路温度:90°C

最大工作压力:6条

ΔP初级电路马克斯:1条

二次温度范围:20 - 65°C(定点监管)

热能交换ΔT 7°C,ΔP有用0,25条

定点规定:10千瓦旁通位置0

定点规定:12.5千瓦旁通位置5

混合阀压降(定点监管)Kv 3

压降与旁通阀正电子5(定点监管)Kvmax 4,8

温度计刻度:0 - 80°C

材料

黄铜UNI EN 12168 CW614N

黄铜UNI EN 12165 CW617N

黄铜UNI EN 12164 CW614N

o形环垫片三元乙丙70 Sh

循环泵WILO YONOS帕拉帕拉RS 25/6

连接:G1”1/2 -中心距:130毫米。

旋转速度:800 - 4250 rpm

可用的液体

冷却和加热水。

水和乙二醇:马克斯1:1

最大静压:6.2米

马克斯交付能力:3.3 m3/ h

最大温度水:95°C

在室温下(57°C)

最大温度水:90°C

在室温下(59°C)

马克斯水温:70°C

(70°C)在室温下

线路1 ~ 230 V,50/60 Hz

绝缘保护评级IPX 4 d,F

额定电机功率:37 W

能源消费从1 ~ 230 V:3 - 45 W

当前消费在1 ~ 230 V:0.03——0.44

能源类

整合

ErP指令

EN 61800 - 3

EN 61000-6-3 / EN 61000-6-3

EN 61000-6-2 /埃尼61000-6-2

表现在技术附件图

范围

-超高频混合控制器:低温预调整集团(从2到12方法)有或没有循环泵泵

-超高频混合控制器:低温预调整集团(从2到12的方式),流量计,有或没有循环泵泵

-能混合控制器:预恒温组有或没有循环泵泵
