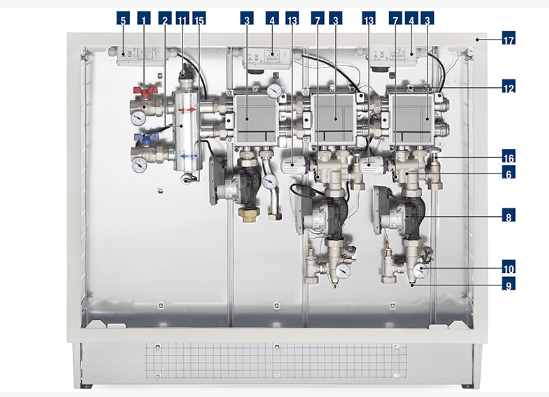

1球阀工具包(不包括在标准供应)

2箱打开(如果提供)

3用于廖

4电气箱与安全恒温器连接低温循环泵(可选)

5电气箱连接循环泵(可选)

6与线程M30x1.5安装恒温混合阀头浸探头从20到65°C或电动伺服电动机(不提供)

7校准和旁通阀

8电子循环泵Wilo Yonos对位RS与三极连接电缆L 25/6 = 1000毫米

9舱温度探测器交付

温度计控制,从0到80°C

11自动排气阀½”

12手动排气阀½”

13恒温的头浸探头从20到65°C(定点监管)

14个止回阀(图中未显示)

15负载/排水龙头与可调连接和安全帽(提供)

16个关闭lockshield温度计隔间

17镀锌金属盒子,白色

特征信息请求

一般特征

廖头配件:1 1/4 M - 1“F

管汇连接配件:螺母1”F

单层结配件:1“F

歧管的最高温度:110°C

最大压力:10条

循环泵连接:乳头1“1/2 -中心距离130 mm

低温混合组

主电路的最高温度:90°C

最大压力:10条

基本电路马克斯Δp:1酒吧

混合单元调节范围:20 - 65°C(定点regul)。

可交换的热容量(ΔT 7°C,Δp可用0.25条)

不动点规定:10千瓦旁路pos。0

不动点规定:12.5 kW旁路pos。5

混合阀压力下降(定点regul)。Kv 3

压力下降,旁通阀打开(定点regul)。Kvmax 4.8

混合动力头配件:1“男性

能源类

材料

黄铜UNI EN 12168 CW614N

黄铜UNI EN 12165 CW617N

退火铜

o型环垫片三元乙丙70 Sh

循环泵WILO YONOS帕拉帕拉RS 25/6

连接:G1”1/2 -中心距:130毫米

旋转速度:800 - 4250 rpm

可用的液体

冷却和加热水。

水和乙二醇:马克斯1:1

最大静压:6.2米

马克斯交付能力:3.3 m3/ h

最大温度水:95°C

在室温下(57°C)

最大温度水:90°C

在室温下(59°C)

马克斯水温:70°C

(70°C)在室温下

线路1 ~ 230 V,50/60 Hz

绝缘保护评级IPX 4 d,F

额定电机功率:37 W

能源消费从1 ~ 230 V:3 - 45 W

当前消费在1 ~ 230 V:0.03——0.44

能源类

整合

ErP指令

EN 61800 - 3

EN 61000-6-3 / EN 61000-6-3

EN 61000-6-2 /埃尼61000-6-2

表现在技术附件图

范围

——模块化混合组:高温区域分布模块

——模块化混合B组:分销模块低温区

——模块化混合组A + B:分销模块高温和低温区

——嵌入分布模块高/低温系统,提供预金属盒子里配有门和框架及涂门

——单分配模块,进行组装使用联合乳头M 1 1/4“- F 1”
